Gigawatt PF-1 EVO (LC-2 EVO) listwa filtrująca

PF-1 EVO jest najnowszą, zmodyfikowaną wersją podstawowej filtrującej listwy sieciowej, zaprojektowanej do dystrybucji zasilania i ochrony budżetowych systemów audio i video.
W nowym modelu, okablowanie wewnętrzne oparte jest na firmowym przewodzie GigaWatt Powerlink z miedzi OFHC, o przekroju 4mm2.
PF-1 EVO to szczególny produkt w ofercie GigaWatta, ponieważ zaskakuje solidną konstrukcją, jakością wykonania, oraz nadzwyczajnie pozytywnym wpływem na brzmienie, przy jednocześnie przystępnej cenie.

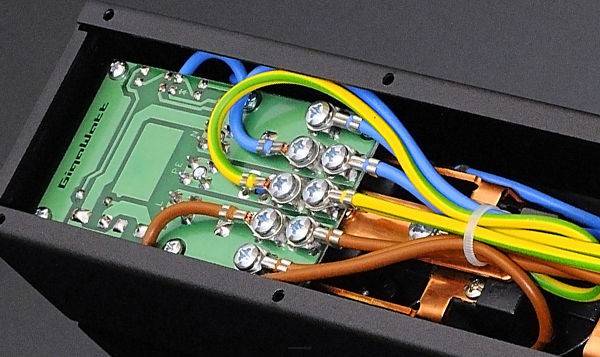

Listwa zbudowana jest z elementów wysokiej jakości. Za tłumienie zakłóceń odpowiedzialny jest filtrujący blok typu RLC. Zbudowano go w oparciu m.in. o metalizowane kondensatory poliestrowe o niskiej indukcyjności oraz o rdzeń filtrujący typu IP (Iron Powder). Wszystkie podzespoły filtra montowane są srebrnym lutowiem na masywnej płytce drukowanej ze ścieżkami o bardzo dużym przekroju.

W listwie zrezygnowano z użycia tradycyjnych elementów zabezpieczających, takich jak bezpieczniki topikowe czy termiczne, które dławiąc swobodny przepływ prądu do chronionych obwodów wywierają negatywny wpływ na brzmienie. Ochronę przeciwprzepięciową listwy zapewnia kaskadowy system zabezpieczeń złożony z iskierników plazmowych oraz nowej generacji warystorów UltraMOV. Elementy te współdziałając z prawidłowo wykonaną, współczesną instalacją elektryczną, gwarantują kompleksową ochronę przed przepięciami i przetężeniami.

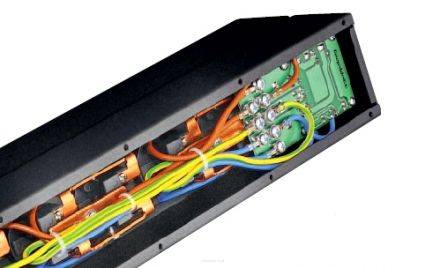

W PF-1 EVO zastosowano innowacyjny system dystrybucji prądu, będący własnym opracowaniem firmy. Oparty jest on na masywnych szynach dystrybucyjnych drugiej generacji, wykonanych z polerowanych sztab z miedzi katodowej (Cu-ETP) o wysokiej czystości. System ten dostarcza prąd bezpośrednio do każdej pary gniazd wyjściowych poprzez połączenia zaciskane i skręcane. Wewnętrzne okablowanie wykonano przewodnikami GigaWatt Powerlink z miedzi OFHC o przekroju 4 QMM. Zastosowanie topologii połączeń w gwiazdę oraz wysoka przewodność i masywny przekrój poprzeczny rzędu 30 QMM każdej z szyn, zapewnia równomierny i stabilny rozkład mocy niezależnie od obciążenia poszczególnych wyjść listwy.

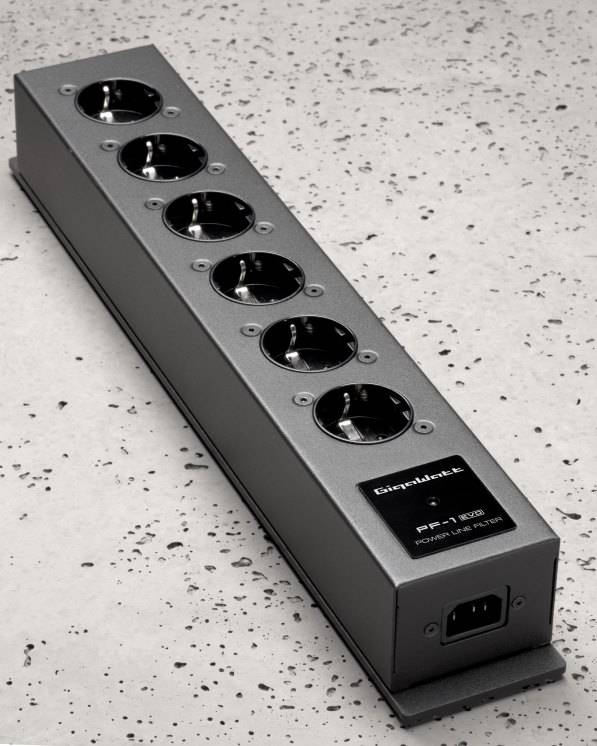

Listwa PF-1 EVO wyposażona jest w sześć, wysokiej jakości gniazd sieciowych GigaWatt G-040 typu Schuko, zaprojektowanych i wyprodukowanych we własnym zakresie. Mosiężne styki gniazd zostały fabrycznie poddane procesowi srebrzenia technicznego bez udziału metali pośrednich takich jak warstwa miedzi czy niklu, które mogłyby wprowadzać niekorzystną rezystancję szeregową i spadek napięcia. Powiększona powierzchnia styków oraz gruba warstwa srebra gwarantuje pewny kontakt z bolcami wtyków. Gniazda zostały dodatkowo poddane modyfikacji kriogenicznej oraz procesowi demagnetyzowania. W celu skutecznego zabezpieczenia przed dostępem dzieci, gniazda G-040 zostały wyposażone w zintegrowane przesłony przeciwporażeniowe (podwyższona ochrona przed dotykiem zgodna z VDE 0620). PF-1 MK2 dostępna jest również w wersji z gniazdami sieciowymi typu NEMA 5-20R, stosowanymi w Ameryce Północnej i w niektórych krajach azjatyckich, oraz z austalijskimi gniazdami typu AS/NZS 3112.

Masywną obudowę listwy wykonano w całości z metalu. Stanowi ona również doskonale szczelny ekran chroniący przed zakłóceniami RFI i EMI. Listwa wyposażona jest również w diodę LED sygnalizującą prawidłową pracę urządzenia.

W PF-1 EVO zastosowano wejściowe gniazdo IEC, które pozwala użytkownikowi na podłączenie dowolnego kabla sieciowego.
Listwa standardowo wyposażona jest w przewód zasilający LC-1 EVO o długości 1.5 m. W celu wykorzystania maksymalnego potencjału PF-1 MK2 zalecane jest zastosowanie kabla sieciowego LC-3 EVO lub LC-2 EVO
