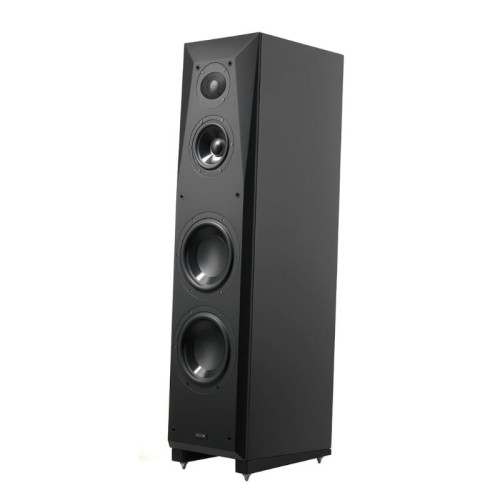

Epos ES-28N

"Do trzech razy sztuka" to przysłowie, którego często używa się w Niemczech i Polsce, gdy coś dzieje się po raz trzeci.

Nowy ES-28N jest trzecim modelem w aktualnej ofercie EPOS, a na dodatek jest to 3-drożny głośnik stworzony przez projektanta, który jest dobrze znany z tworzenia 2-drożnych systemów, nawet z większymi głośnikami niskotonowymi. Co więc zmieniło jego zdanie?
Doświadczenie! Po prostu system 2-drożny nie działa tak dobrze w konfiguracji z dwoma głośnikami niskotonowymi. Co prawda istnieje typowa konfiguracja D'Appolito z głośnikiem niskotonowym powyżej lub poniżej głośnika wysokotonowego, ale ponieważ głośnik wysokotonowy powinien znajdować się na wysokości około jednego metra, głośnik skończyłby jako ogromna wieża. Montaż głośników niskotonowych poniżej głośnika wysokotonowego wymagałby tzw. konfiguracji 2,5-drożnej. W takiej konfiguracji jeden z dwóch głośników niskotonowych przestaje pracować w dolnym paśmie środkowym, a drugi głośnik niskotonowy pokrywa resztę pasma środkowego, aby połączyć się z głośnikiem wysokotonowym. Brzmi to jak dobry pomysł, ale niestety główna oś promieniowania dla tych dwóch głośników niskotonowych byłaby pochylona w dół, więc trudno jest odpowiednio zarządzać energią średnich częstotliwości. Dlaczego więc nie zrobić zestawu 3-drożnego? Team EPOS właśnie to zrobił!

Obudowa

Podobnie jak w ES-14N, obudowa ES-28N jest lekko pochylona, aby uzyskać lepsze wyrównanie czasowe przetworników. Dwa głośniki niskotonowe znajdują się w komorze bass reflex, starannie usztywnionej w celu zminimalizowania podbarwień obudowy. Z tego samego powodu, cała obudowa wykonana jest z konstrukcji warstwowej z warstwą kleju o wysokim współczynniku tłumienia obok dwóch paneli MDF. Płyta przednia ma grubość 50 mm i jest wykonana z dwóch 10-milimetrowych paneli typu sandwich oraz oddzielnego, komorowego panelu MDF o grubości 30 mm. Głośnik średniotonowy ma własną komorę z trójkątnym tyłem, aby uniknąć odbić. Pozostała część za głośnikiem wysokotonowym zajmuje zwrotnica, dzięki czemu komponenty są odizolowane od wysokich poziomów ciśnienia akustycznego. Otwór wylotowy tuby znajduje się na spodzie. Pozwala to na zastosowanie portu o średnicy ośmiu centymetrów i długości zapewniającej najniższy możliwy poziom rezonansów z obudowy i najwyższy maksymalny poziom niskich częstotliwości. Ponadto port jest wyposażony w otwory wyrównujące ciśnienie w środku, aby uniknąć rezonansu tuby w samym porcie. Otwór w gnieździe jest wystarczająco duży, więc nawet w przypadkach, gdy obudowa stoi na podłodze bez kolców, wydajność basów nie jest zagrożona.

Moc wyjściowa 30-centymetrowej tuby portowej osiągnęła maksimum przy częstotliwości strojenia kombinacji kolumna/głośnik, 30 Hz. Wykres pokazuje różnicę między standardowym portem a wersją z konstrukcją EPOS z kompensacją ciśnienia, która usuwa dwustronny rezonans otwartej tuby o prawie 10 dB. Dzięki prawidłowemu umiejscowieniu w konstrukcji, tryby fali stojącej obudowy nie wydostają się przez rurkę portu.

Impedancja i zniekształcenia

Krzywa odpowiedzi wykazuje charakter opadający w kierunku niskich częstotliwości od około 300 Hz, częstotliwości narożnej tak zwanego kroku przegrody. ES-28N ma nieco inny dźwięk niż klasyczne konstrukcje, biorąc pod uwagę, że głośniki niskotonowe znajdują się blisko podłogi. W połączeniu z niskim strojeniem na poziomie 30 Hz, uzyskano bardzo głęboki i zwarty dół pasma. Impedancja jest kompensowana w środkowym paśmie dla lepszej współpracy ze wzmacniaczami lampowymi.

Krzywe zniekształceń mierzone przy 86 dB SPL pokazują średni poziom poniżej 0,2% w zakresie od 100 Hz do 10 kHz.

Głośnik basowy

Dwa 7-calowe głośniki niskotonowe wykorzystują system magnesów i kosz z ES-14N, ale mają prostą membranę zamiast zakrzywionej. Prosta membrana jest najlepszym rozwiązaniem dla dolnego pasma. Stożek jest jeszcze sztywniejszy, zapewniając szybki i mocny bas. Magnes wykorzystuje aluminiowe pierścienie demodulacyjne do stabilizacji indukcyjności cewki drgającej, dzięki czemu nie dochodzi do modulacji zwrotnicy, zniekształceń harmonicznych i intermodulacji. Cewka ma średnicę 36 mm i długość 18 mm. Cewka jest wykonana z nieprzewodzącego materiału epoksydowego/włókna szklanego, aby uniknąć prądów wirowych.

Głośnik średniotonowy

Głośnik średniotonowy bazuje na konstrukcji głośnika niskotonowego ES-7N - polipropylenowa membrana wypełniona miką została wykonana metodą formowania wtryskowego. Gumowa otoczka o niskiej histerezie i odporny na wysoką temperaturę "pająk" z Nomexu zapewniają liniowe zawieszenie i dobrą kontrolę przy większych wychyleniach. 30-milimetrowa cewka drgająca z membraną z włókna szklanego i żywicy epoksydowej pracuje w układzie magnetycznym z pierścieniem kontrolującym impedancję w celu zminimalizowania zniekształceń i intermodulacji. Podwójny magnes kompensuje pole rozproszone i zwiększa siłę cewki.

Głośnik wysokotonowy

Głośnik wysokotonowy jest identyczny jak w modelach ES-14N i ES-7N, zapewniając nowemu modelowi tę samą najwyższą jakość. Jest to 28-milimetrowa cewka drgająca na kopułce ze stopu aluminium z powłoką ceramiczną, potężnym magnesem ferrytowym i zoptymalizowanym przepływem powietrza między wnękami. Głośnik wysokotonowy nie wykorzystuje ferrofluidu w szczelinie, co zapewnia stabilną temperaturę i niską kompresję.

Specyfikacja techniczna

• Pasmo przenoszenia: poniżej 30Hz - 25kHz (w pomieszczeniu)

• Średnia impedancja: > 6 Ohm

• Minimalna impedancja: 3,9 Ohm @ 16kHz

• Czułość: 86dB @ 2.823V / 1m

• Zniekształcenia: średnio poniżej 0,2% THD @ 86dB między 100Hz a 10.000Hz

• Częstotliwość zwrotnicy: 330 Hz, 2700 Hz 2. rzędu LKR i 4. rzędu LKR

• Jednostka basowa: dwa głośniki 7" o dużej mocy, średnica cewki 36 mm, hybrydowy magnes ferrytowy i neodymowy, formowana wtryskowo prosta membrana z wypełnieniem mikowym. Gumowa osłona o niskiej histerezie.

• Jednostka średniotonowa: głośnik średniotonowy 5,25" (130 mm), średnica cewki 30 mm, podwójny magnes ferrytowy, membrana PP wypełniona miką. Gumowa osłona o niskiej histerezie

• Jednostka HF: 28 mm głośnik wysokotonowy z aluminiowo-ceramiczną kopułką bez ferrofluidu.

• Obudowa: obciążenie Reflex, wytłumione panele Sandwich, jednowymiarowe usztywnienia, port Low Noise, dwuwarstwowy panel przedni

• Zaciski: wykonane na zamówienie złącze bananowe 4 mm o niskiej masie metalu

• Wymiary: 1050 x 250 x 360 mm

• Waga: 35 kg
